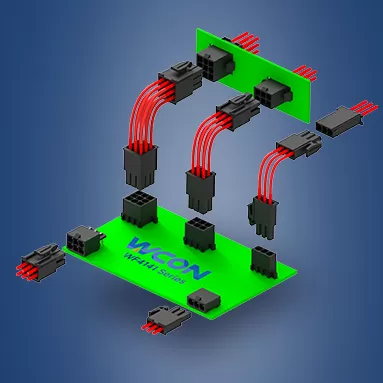

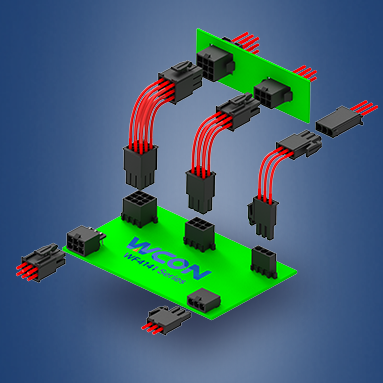

La série WF4141 est un connecteur fil-à-carte et fil-à-fil à pas de 4,14 mm. Doté d’une conception de borne à double contact, il assure une stabilité et une intégrité du signal améliorées. Avec des orientations de montage horizontales et verticales, il s’adapte de manière flexible aux configurations de circuits imprimés à haute densité dans les commandes industrielles, l’électronique automobile et les équipements médicaux, offrant une résistance aux vibrations et un accouplement sûr dans des environnements difficiles.

Caractéristiques du produit

L’incrustation de polarisation dans les boîtiers mâle/femelle empêche les erreurs d’accouplement.

Le loquet positif assure un accouplement résistant aux vibrations et empêche le désaccouplement induit par le stress dynamique

Les configurations d’accouplement polyvalentes s’adaptent à diverses exigences d’accouplement

Les contacts à double point dans les bornes à sertir garantissent une meilleure intégrité du signal grâce à des chemins de contact parallèles.

Paramètres

Courant nominal : 7,0 A

Tension nominale : 600 V AC/DC

Résistance de contact : 20 mΩ max

Résistance d’isolement : 1000 MΩ min

Tension de tenue : 1500 V AC

Température de fonctionnement : -55°C à +105°C (y compris l’élévation de température)

Normes

CEI 60512

GB/T 5095

Applications

Contrôle industriel

Électronique automobile

Équipement médical

Obtenir des informations sur le produit

Cliquez pour voir les spécifications détaillées et les modèles 3D des connecteurs de la série  WF4141

https://www.wcon.com/search.html?keyword=WF4141
