Connecteurs fil-to-carte à pas de 2,00 mm de la série WF2018 : solutions fines de qualité automobile qui renforcent les secteurs automobile et industriel

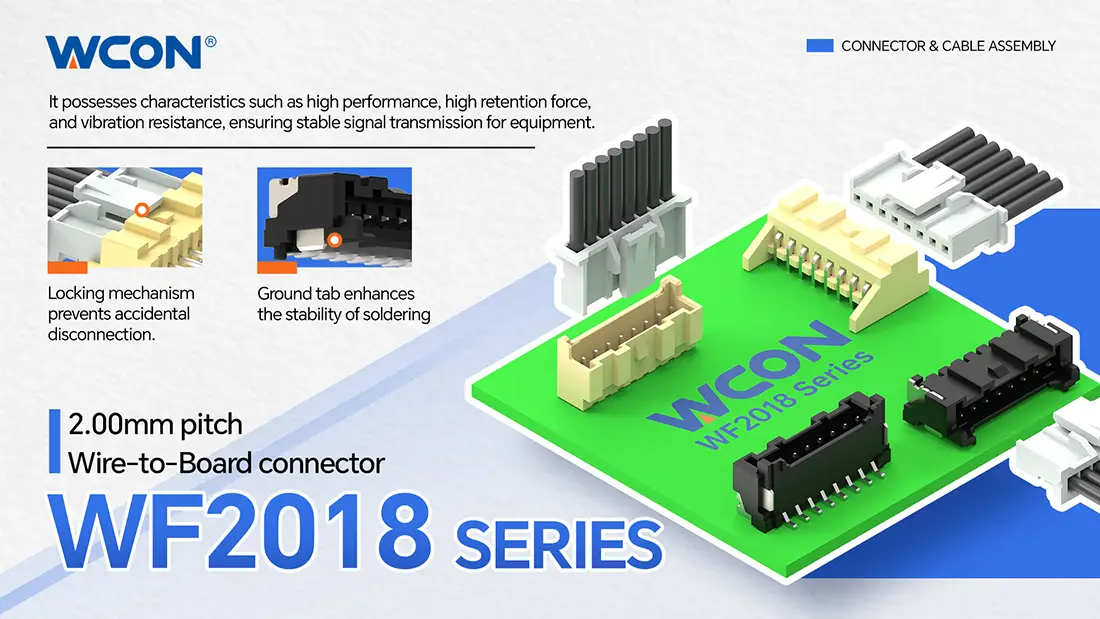

Pour répondre aux exigences strictes du marché automobile en matière de configurations à haute densité et de conceptions optimisées en espace, WCON Electronics a lancé la série WF2018 de connecteurs à pas de 2,00 mm. Dotés d’un design léger et mince, de connexions fil-carte de type sertissage, et d’un mécanisme intégré anti-découpage , ces connecteurs offrent une forte résistance mécanique à la rétention et aux vibrations, assurant une transmission stable du signal.

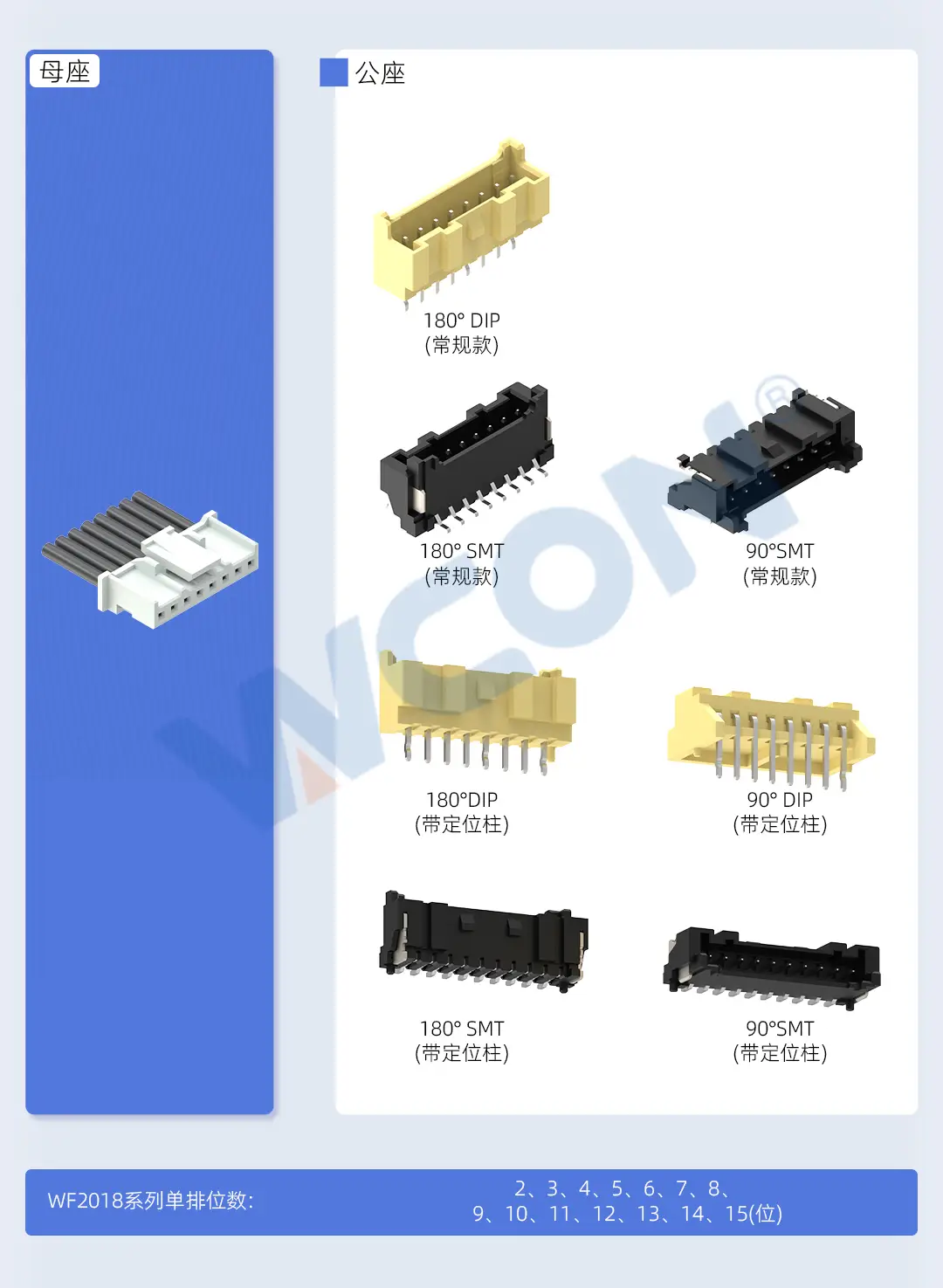

Cette série supporte à la fois le montage vertical et horizontal, permettant une adaptation multidimensionnelle des connexions. Des languettes de retenue intégrées à l’extrémité de la carte améliorent l’adhérence à la soudure, répondant aux exigences de fiabilité dans des conditions de fonctionnement complexes. Adaptée aux secteurs de l’automatisation automobile et industrielle, cette série propose des solutions de connexion électrique durables et stables pour les environnements difficiles.
| Caractéristiques du produit | Spécifications de performance |
| - Conception légère permet d’économiser de l’espace ; | - Courant nominal : 3A |
| - La connexion à verrouillage garantit la sécurité et la stabilité ; | - Tension nominale : 250V |
| - La conception des goupilles de positionnement garantit une installation précise ; | - Résistance de contact : 20 mΩ max |
| - Connexions horizontales et verticales pour une configuration flexible. | - Résistance d’isolation : 1000 MΩ Min |
| - Tension de résistance : 800 V AC pendant 1 minute | |
| - Température de fonctionnement : -40°C à +105°C | |
| - Plage d’écartement de fil applicable : #28 AWG à #22 AWG ; |
| Normes | Applications |
| - USCAR-2 | - Interrupteurs volant, bornes embarquées |
| - QC/T 1067 | - Contrôle de l’automatisation industrielle, instrumentation et équipements industriels |
Fiche technique
