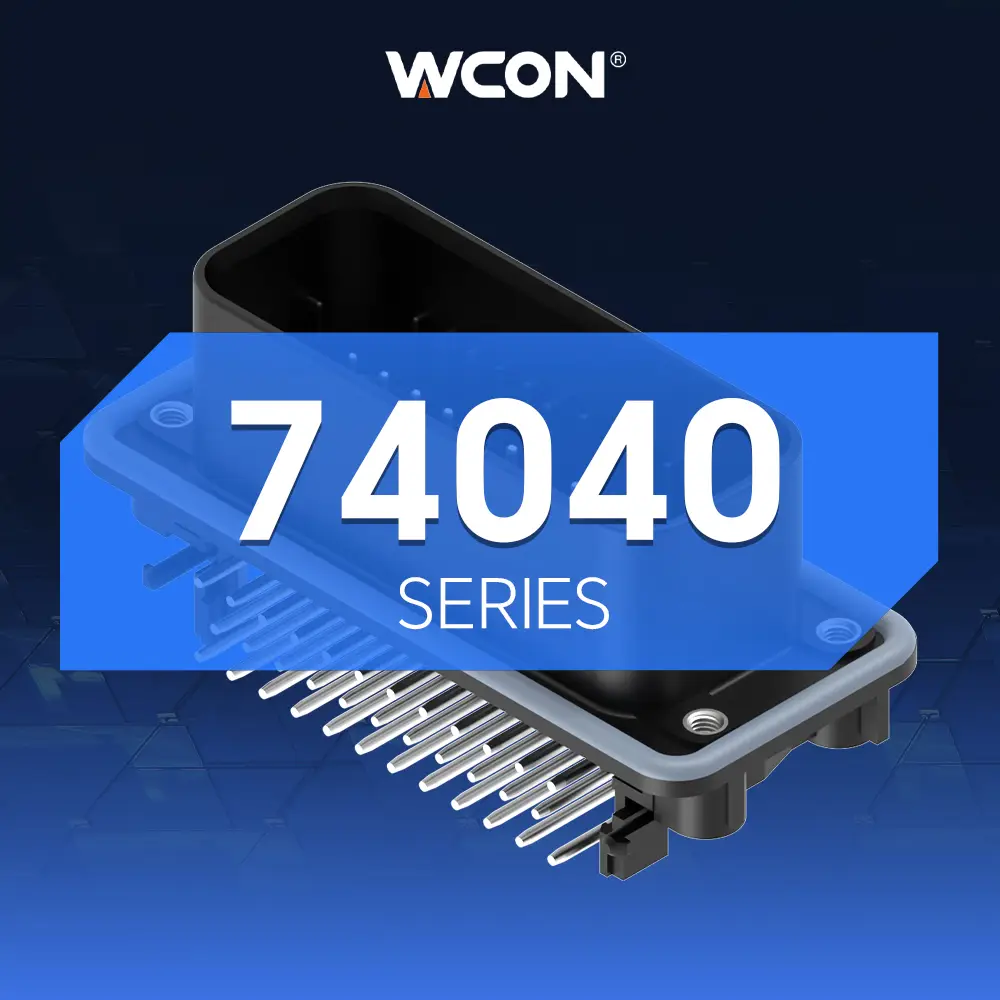

Connecteurs automobiles étanches fil-to-carte de la série 74040 de 4,00 mm à pas de pas | Résistance aux chocs et force de rétention élevée

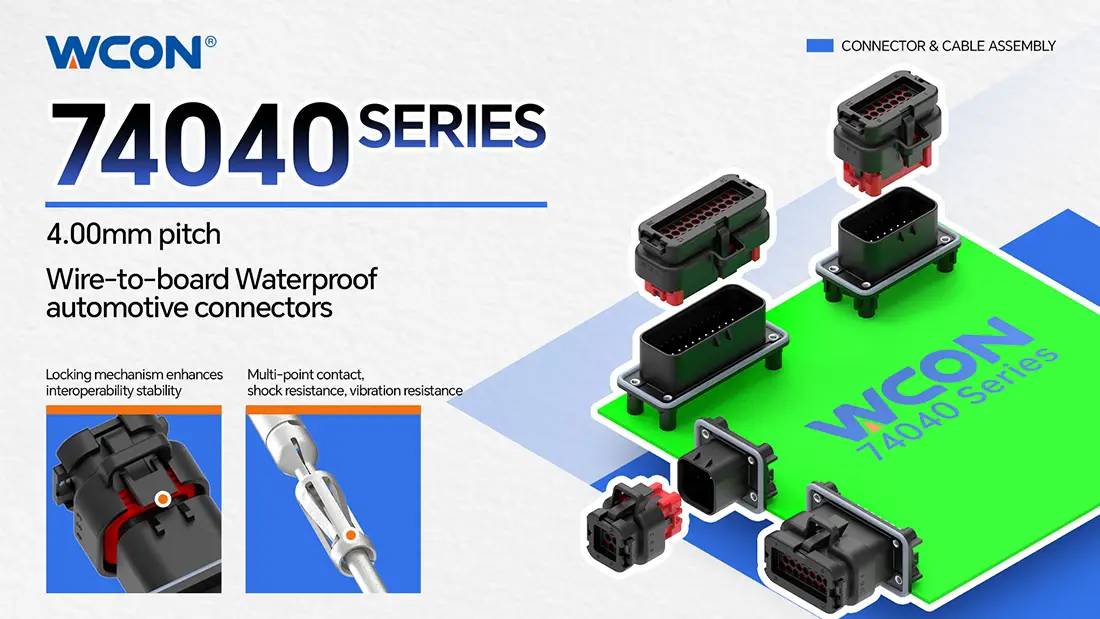

Sur fond de demandes croissantes en résistance aux chocs et vibrations ainsi qu’à une étanche très fiable dans l’électronique automobile, WCON a lancé la série 74040, un connecteur fil-carte à pas de 4,00 mm offrant une excellente résistance aux vibrations et des performances étanches. Il intègre également un mécanisme de verrouillage secondaire pour éviter efficacement le désengagement du terminal, améliorant ainsi la fiabilité de la connexion.

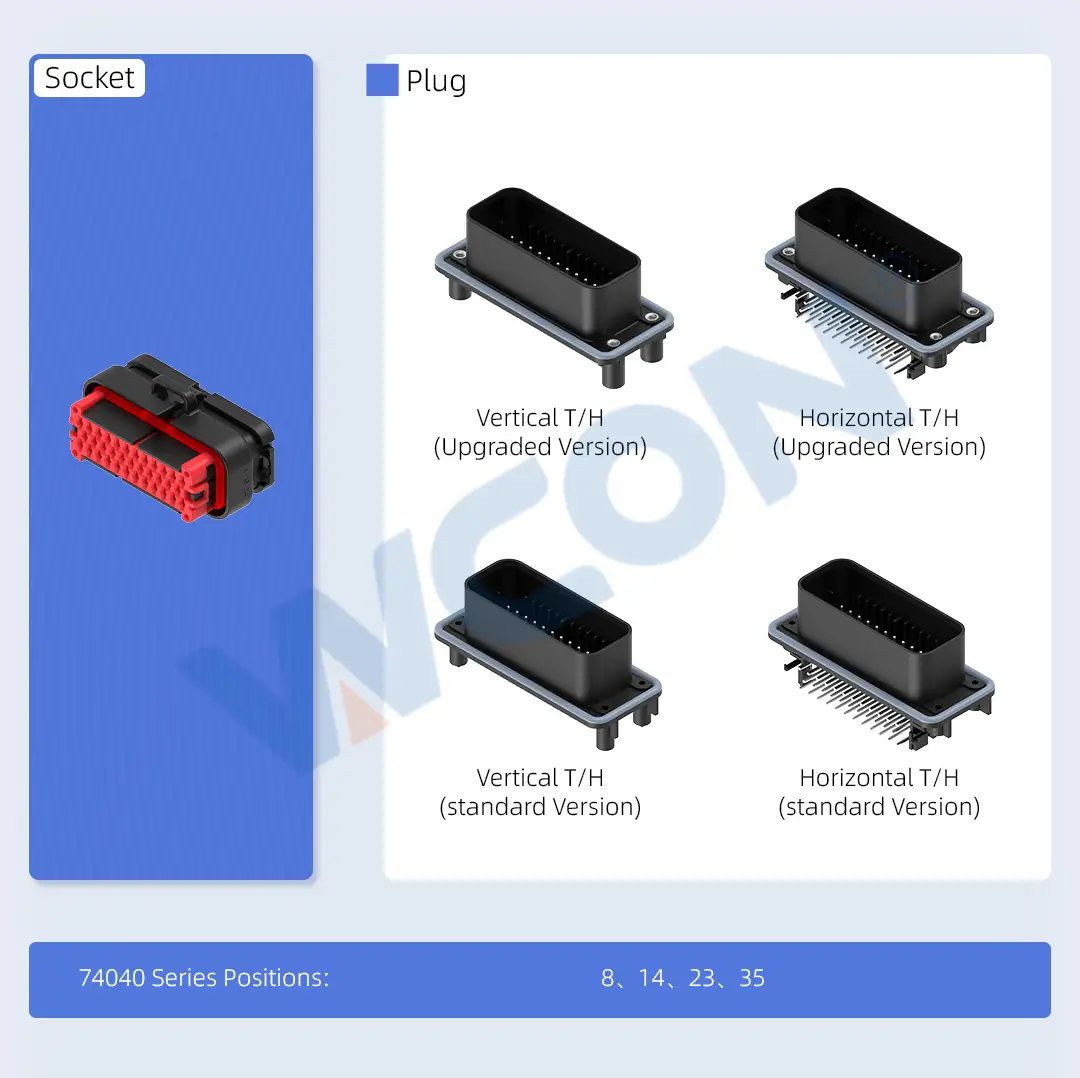

La série 74040 est disponible en version standard et version améliorée : la version standard convient aux environnements automobiles typiques ; La version améliorée s’appuie sur la version standard avec un écrou intégré moulé par injection, ce qui améliore l’efficacité de l’installation et du retrait. Il intègre également un procédé entièrement encapsulé en résine époxy pour assurer une étanchéité à une seule extrémité, répondant aux exigences d’étanchéité IP69K. Un clic distinct se fait entendre lors de l’insertion, assurant une connexion rapide et sécurisée qui répond aux exigences d’une transmission stable de l’alimentation et du signal dans des environnements difficiles.
| Caractéristiques du produit | Paramètres de performance |
| - Certification d’étanchéité jusqu’à IP68 & IP69K ; | - Courant nominal : 5–8 A |
| - Conception à double verrouillage pour une force de rétention accrue ; | - Tension nominale : 250 V CA |
| - Conception de terminal de contact à trois points pour améliorer la stabilité de la connexion. | - Résistance d’isolation : 1000 MΩ min |
| - Tension de résistance : 1000 V AC min | |
| - Température de fonctionnement : -40°C à +125°C | |
| - Écartement de fil applicable : 16–22 AWG |
| Normes | Domaines d’application |
| - USCAR-2 | - Systèmes de groupe motopropulseur automobile |
| - QC/T 1067 | - Systèmes de carrosserie et de châssis |
| - Systèmes électroniques et auxiliaires | |
| - Équipements d’automatisation industrielle |
