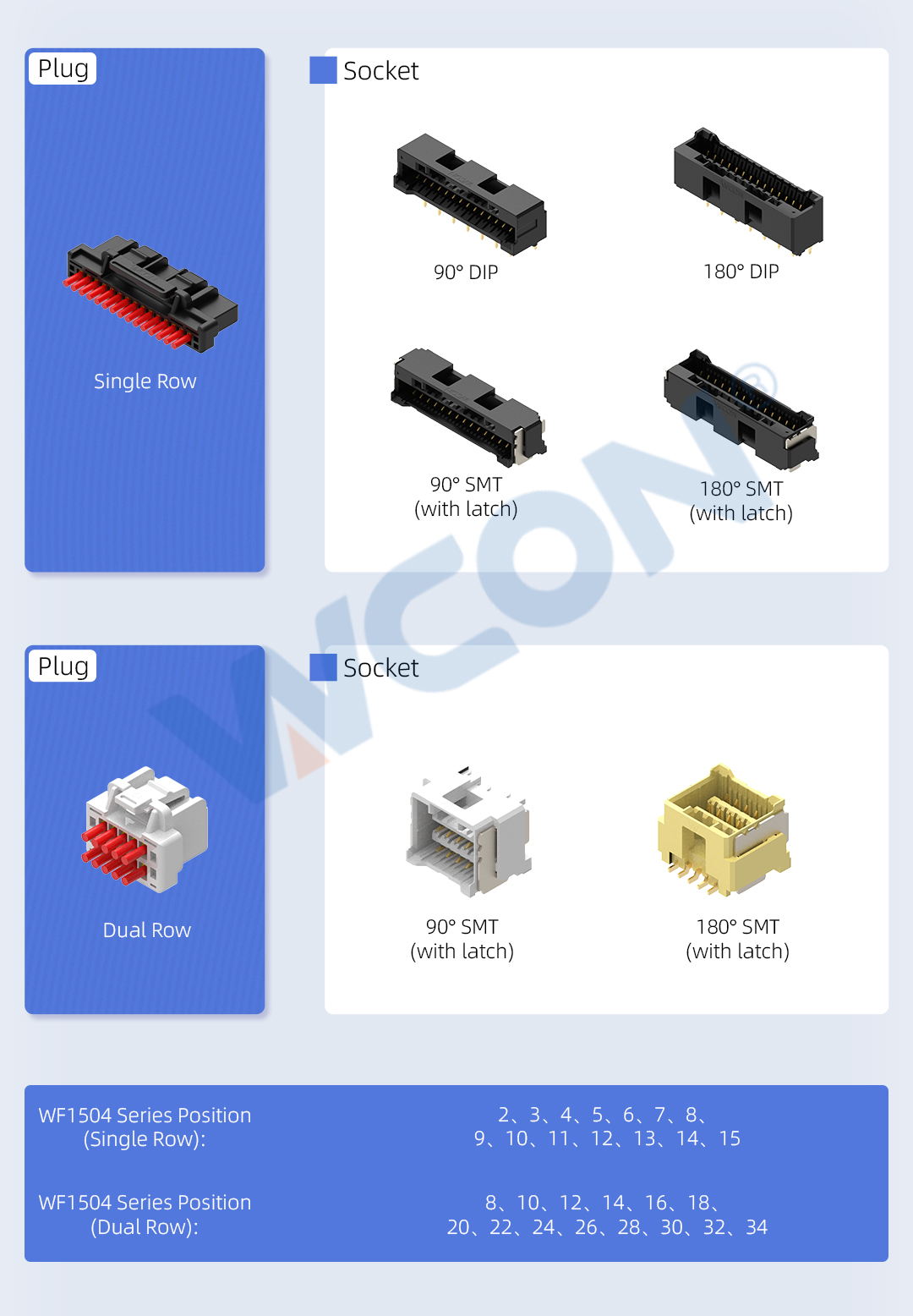

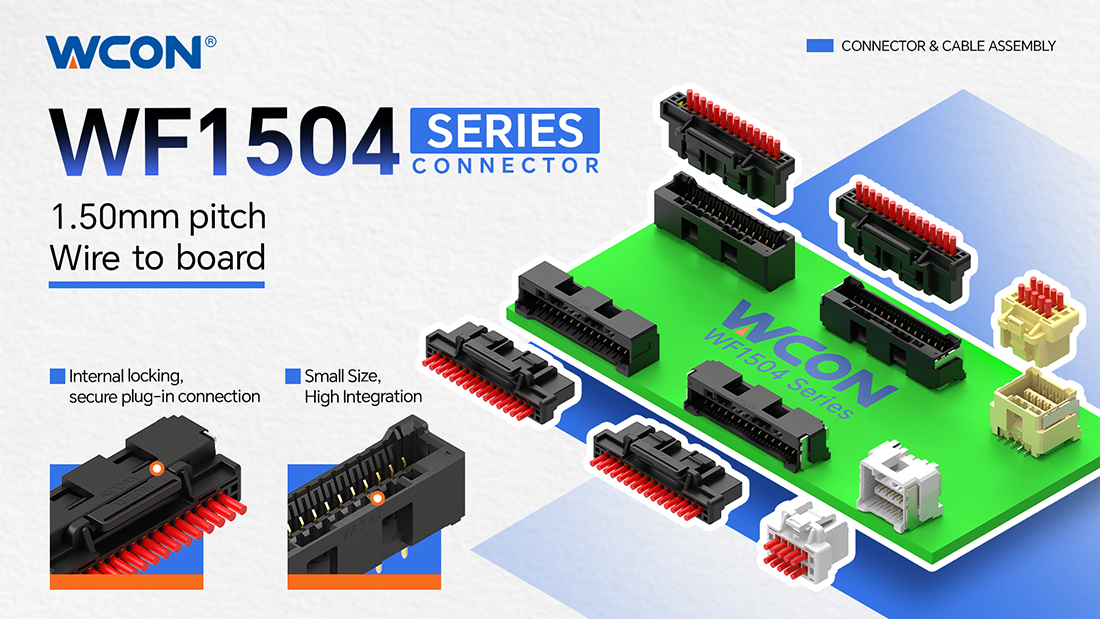

À mesure que les équipements industriels et les véhicules à énergie nouvelle évoluent vers une densité d’intégration plus élevée et une complexité accrue, la demande pour des connecteurs offrant une grande fiabilité, une faible force d’insertion et un verrouillage résistant aux vibrations dans des espaces restreints devient de plus en plus cruciale. La série WF1504 de WCON Electronics est un connecteur fil-carte à pas de 1,50 mm, disponible en configurations à rangée unique et à deux rangées, ainsi qu’en versions montées en surface et à trou traversant. Il supporte à la fois le montage vertical et à angle droit, offrant une adaptation flexible à différents angles d’accouplement.

Doté d’un mécanisme de verrouillage interne avec un clic audible pour confirmer un engagement sécurisé, il empêche efficacement le desserrement causé par des vibrations ou des impacts ; La conception unique de la borne à broches à K et du contact à deux points côté DIP réduisent la résistance de contact, empêchent la courbure des bornes et garantissent une grande fiabilité du contact ; le côté SMT améliore la rétention du circuit imprimé grâce à des languettes métalliques renforcées. Cette série convient aux applications limitées en espace et nécessitant des exigences mécaniques élevées, offrant une précision d’accouplement exceptionnelle et une durabilité tout en simplifiant l’assemblage.

Fiche technique
