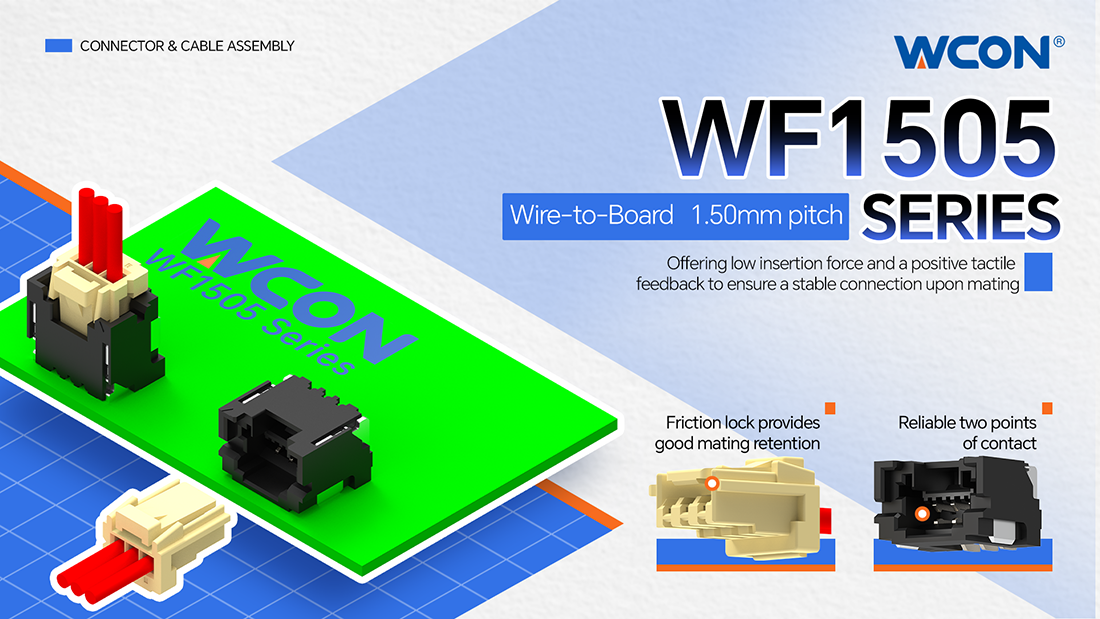

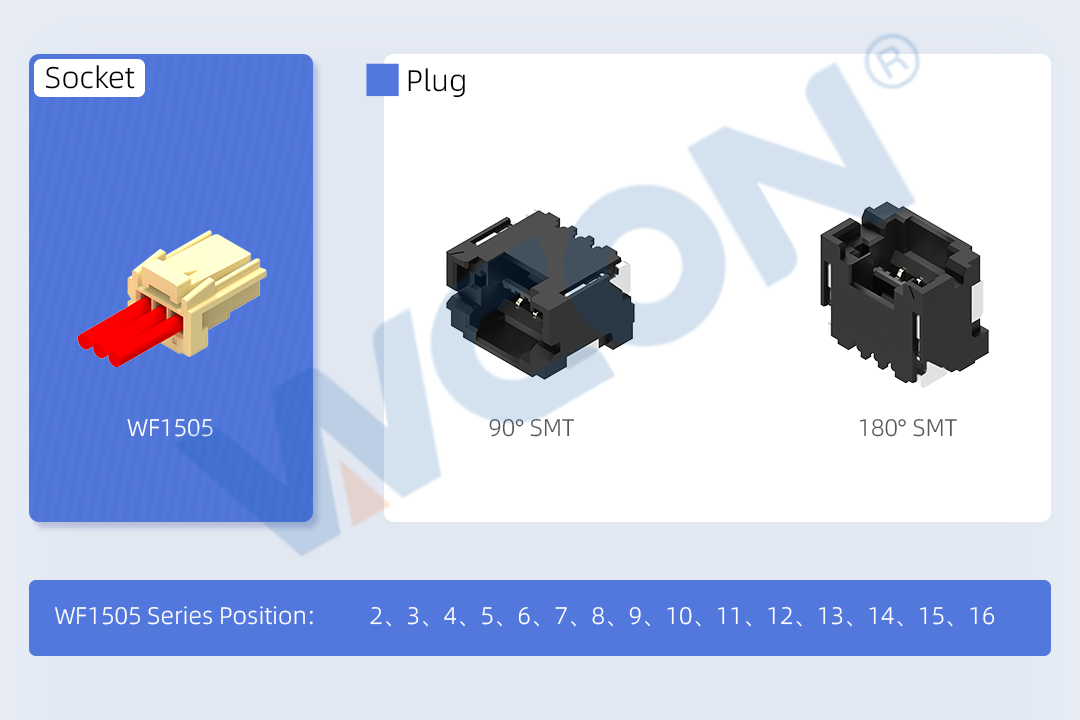

À mesure que les appareils électroniques deviennent de plus en plus compacts et modulaires, la stabilité des connecteurs est soumise à des exigences plus élevées. La série WF1505 est un connecteur fil-à-carte à sertir à pas de 1,50 mm, doté d’une faible force d’insertion et d’une sensation tactile distincte. Associé à une structure anti-misplug, il assure un alignement précis et des connexions stables.

Ce produit utilise une conception de borne à double contact avec un mécanisme de verrouillage par friction pour améliorer la force de rétention. Sa structure de type caisson protège efficacement les contacts tout en améliorant la durabilité mécanique. Il s’adapte de manière flexible aux besoins de câblage compact dans les équipements industriels, les appareils ménagers intelligents, les modules de communication et les applications similaires.

Points forts du produit

· Les bornes de contact à double point assurent des connexions stables

· La conception du verrou à friction offre une rétention sûre

· L’alignement à clé garantit un accouplement correct

Spécifications de performance

· Courant nominal : 2,0 A

· Tension nominale : 100 V CA

· Résistance d’isolement : 500MΩ min

· Tension de tenue : 500 V AC/min

· Température de fonctionnement : -40°C à +105°C

· Calibre de fil applicable : #AWG 24-30

Normes

· EIE 364

 Données de la feuille

Domaines d’application

•Équipement industriel

• Appareils électroménagers intelligents

Obtenez une assistance professionnelle

Si vous avez besoin d’aide pour la sélection de produits, de solutions d’application personnalisées ou d’une assistance technique pour la série WF1505, n’hésitez pas à contacter notre équipe d’assistance technique à tout moment.
