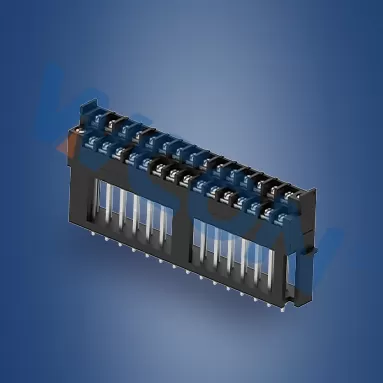

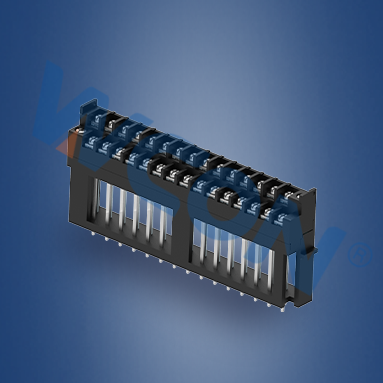

La série BH762 est un connecteur de bornier fil-à-carte à pas de 7,62 mm qui présente une conception globale plus compacte, ce qui permet d’économiser 30 % de l’espace d’installation. Utilisant une terminaison à vis, il assure une connexion étanche et sécurisée entre le fil et la borne, résistant efficacement aux vibrations, garantissant la stabilité et empêchant les défaillances de circuit causées par le desserrage du fil.

Le produit présente une variété de spécifications de câblage, y compris les types de barrière, fixe et à ressort, avec des positions de circuit allant de 12 à 42 pôles, offrant une flexibilité de câblage exceptionnelle. Il prend en charge un courant nominal de 10 A et une tension nominale de 300 V (AC/DC), assurant un contact terminal stable et fiable pour répondre aux exigences de transmission de haute puissance. De plus, le produit est conforme à l’indice d’ignifugation UL94V-0, ce qui garantit la sécurité et la stabilité du fonctionnement des systèmes électriques industriels.

Caractéristiques du produit

Des méthodes de câblage flexibles et fiables assurent une alimentation stable et une transmission du signal.

Les courants et tensions nominaux élevés le rendent adapté aux équipements d’automatisation à grande échelle.

Des comptages de poteaux flexibles et variés sont disponibles, ce qui permet une sélection en fonction des besoins du client.

La conception du contact à double ressort assure une transmission du signal plus stable et plus fiable.

Spécifications de performance

Courant nominal : 10,0 A

Tension nominale : 300 V AC/DC

Résistance de contact : 8 mΩ maximum.

Résistance d’isolement : minimum 1000 MΩ.

Tension de tenue : 2500 V AC

Température de fonctionnement : -40°C à +120°C (y compris l’élévation de température)

Matériaux

Boîtier : Résine thermoplastique, UL 94V-0

 Bornes : Alliage de cuivre étamé

Applications

Automatisation industrielle

Obtenir des informations sur le produit

Cliquez pour voir les spécifications détaillées et les modèles 3D des connecteurs de la série  BH762
