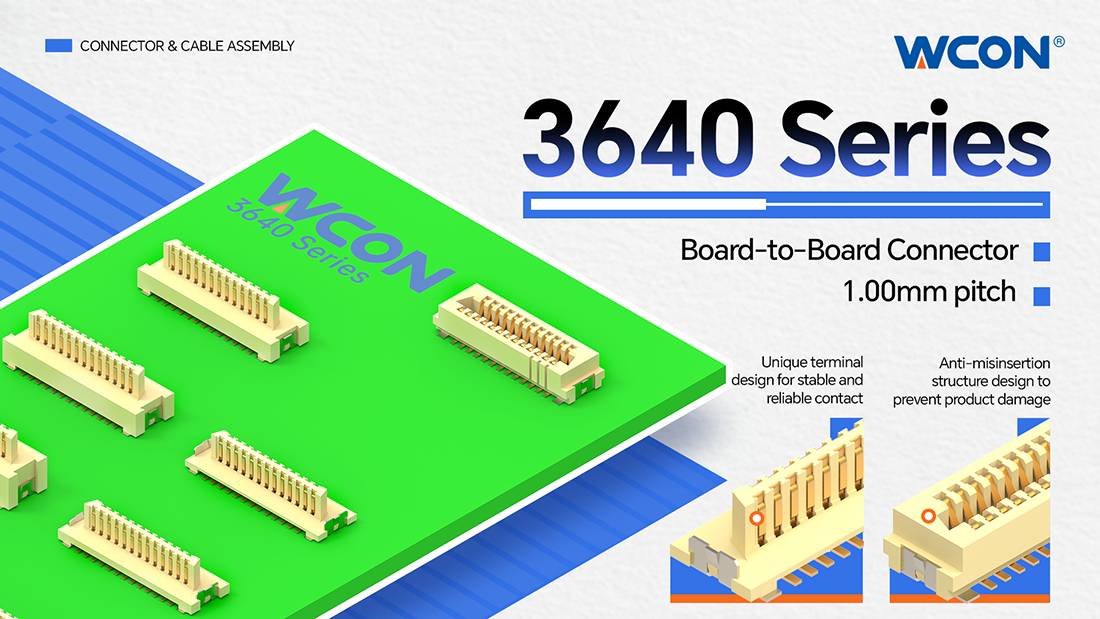

À mesure que l’automatisation industrielle et les équipements de communication continuent d’évoluer vers une densité et une modularisation plus élevées, ils imposent des exigences plus élevées aux connecteurs carte à carte pour une efficacité spatiale et une intégrité du signal supérieures. La série 3640 est un connecteur carte-à-carte haute densité à montage en surface de 1,00 mm, doté d’une disposition compacte à deux rangées, offrant des performances électriques et une adaptabilité spatiale exceptionnelles.

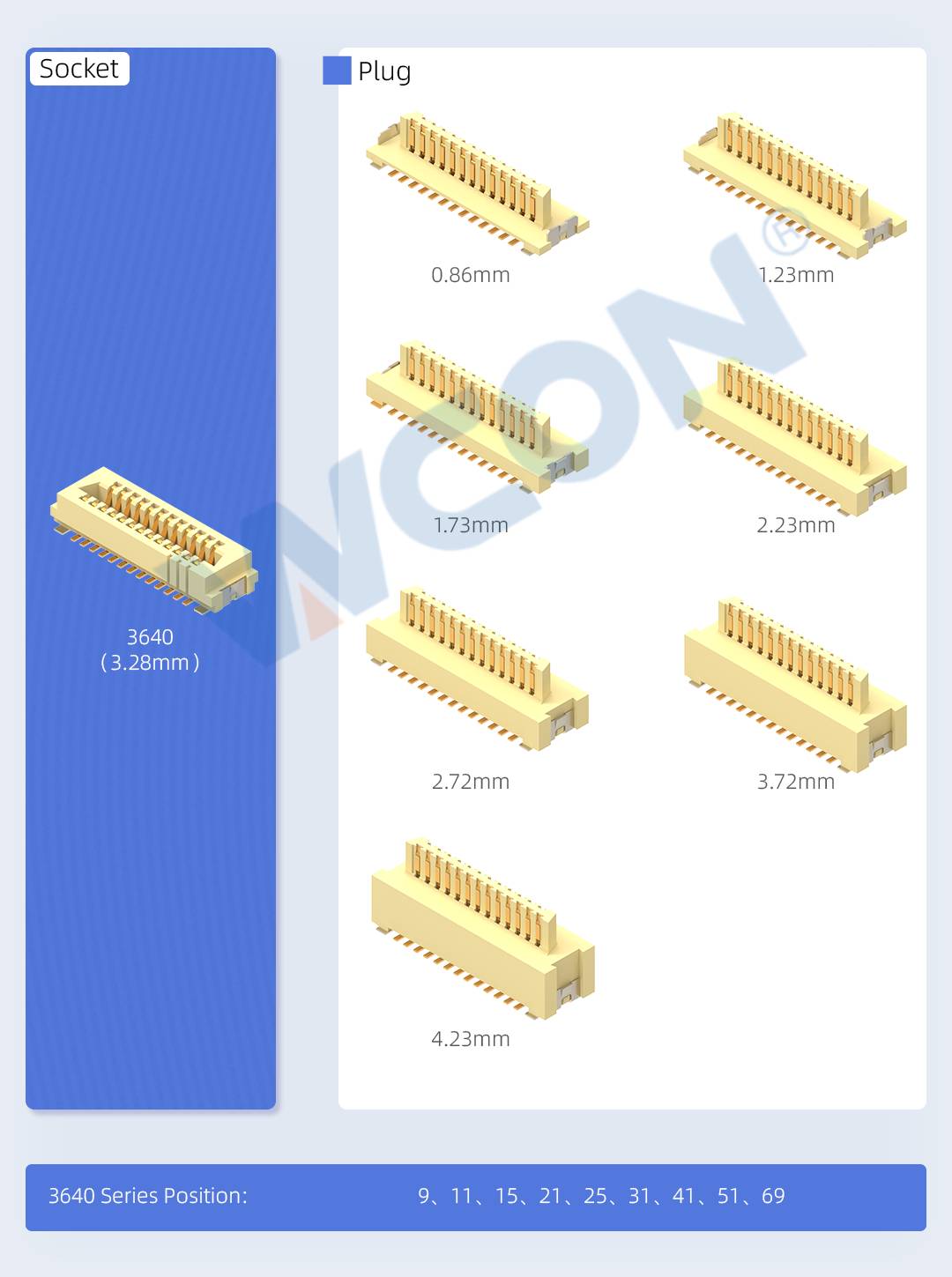

Ce produit assure un contact stable et fiable grâce à une conception de borne unique, intègre des dispositifs de retenue métalliques pour améliorer la force de rétention du circuit imprimé et intègre des structures anti-erreur d’insertion pour prévenir efficacement les dommages causés par des connexions mal alignées. Avec des hauteurs d’empilage allant de 4,15 à 7,52 mm pour une sélection flexible, il est largement applicable dans des scénarios de haute fiabilité tels que le contrôle industriel, les robots humanoïdes et les équipements de communication réseau.

Caractéristiques du produit

- La conception robuste du terminal assure un accouplement sûr

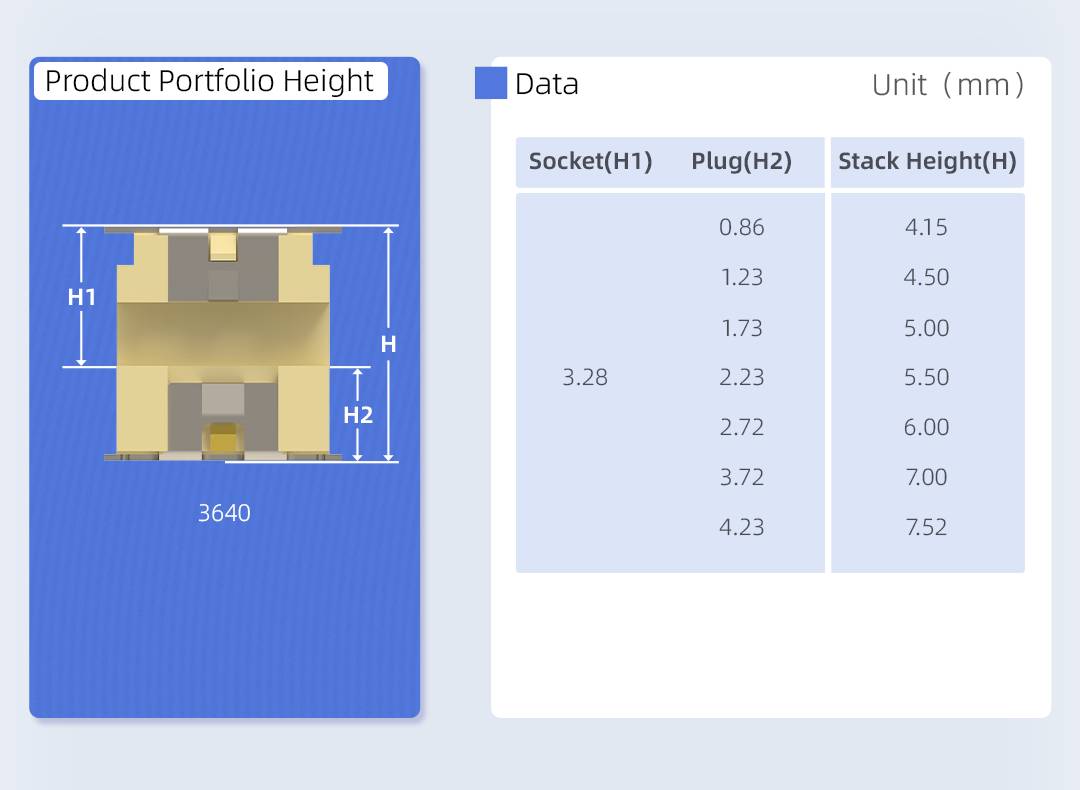

- Hauteur de la pile : 4,15 à 7,52 mm

- La conception polarisée anti-désinsertion assure une connexion correcte

Spécifications de performance

- Courant nominal : 1,0 A

- Tension nominale : 100 V CA

- Résistance d’isolement : 500MΩ min

- Tension de tenue : 500V AC/min

- Température de fonctionnement : -55°C à +130°C

Normes

- LAE 364

- CEI 60512

Données de la feuille

Application

- Industriel : automates, armoires de commande de robots, servomoteurs

- Communications : communications réseau, serveurs

- Médical : Instrumentation

Accéder aux ressources techniques

Téléchargez la fiche technique détaillée de la série 3640 (PDF) et visualisez le modèle 3D en ligne pour rationaliser la sélection de votre projet et le processus de conception.
