Dans l’automatisation industrielle haut de gamme, les interconnexions à haute densité exigent une intégrité du signal sans compromis. Pour relever ce défi, la série 3615 de Wcon Electronics est un connecteur carte à carte à haute densité avec un pas de 0,80 mm, combinant un format compact et des performances robustes pour garantir une transmission stable du signal dans votre équipement.

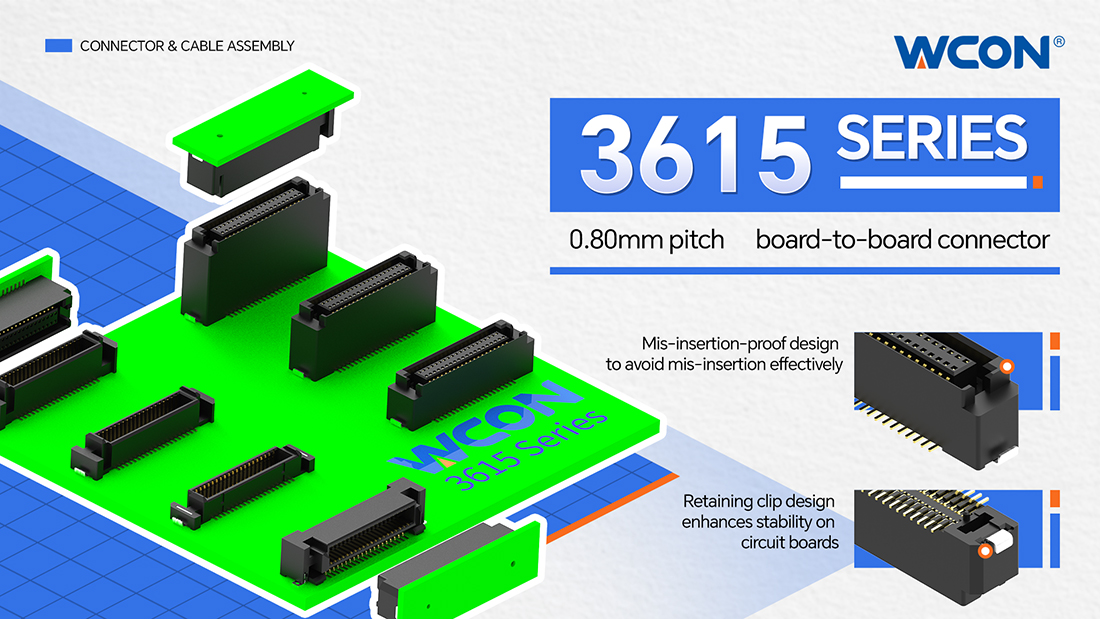

Ce produit intègre des goupilles d’alignement et des fonctions anti-insertion pour un accouplement précis ; prend en charge plusieurs hauteurs d’empilement pour répondre à des exigences variées ; et améliore la stabilité du montage du PCB grâce à un mécanisme de rétention robuste . Il trouve une application étendue dans des secteurs critiques tels que les équipements d’automatisation et les ordinateurs industriels.

Caractéristiques du produit

- Large plage de hauteur d’accouplement : 7–17 mm

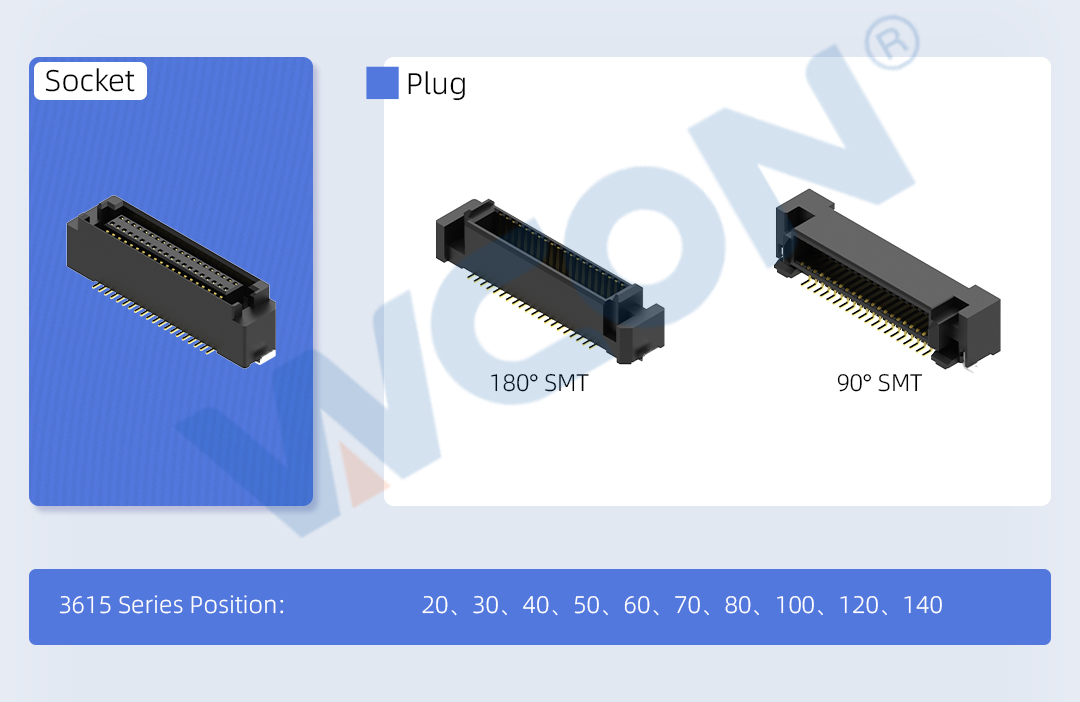

- Jusqu’à 140 quilles

- Conception de clip verrouillable pour une connexion sécurisée

- Conception polarisée pour une connexion correcte.

Spécifications de performance

• Courant nominal : 0,5A

• Tension nominale : 200V CA

• Résistance d’isolation : 1000MΩ Min

• Tension de résistance : 500V AC/Min

• Température de fonctionnement : -40°C à +105°C

Normes

- EIA 364

Fiche

Applications

- Automatisation industrielle

- Équipements industriels

Accéder aux ressources techniques

Téléchargez la fiche technique détaillée de la série 3615 (PDF) et consultez le modèle 3D en ligne pour simplifier votre choix de projet et votre processus de conception.

Demander un soutien professionnel

Nos experts techniques sont prêts à vous aider dans le choix des produits, les solutions personnalisées et toute question technique concernant la série 3615.
