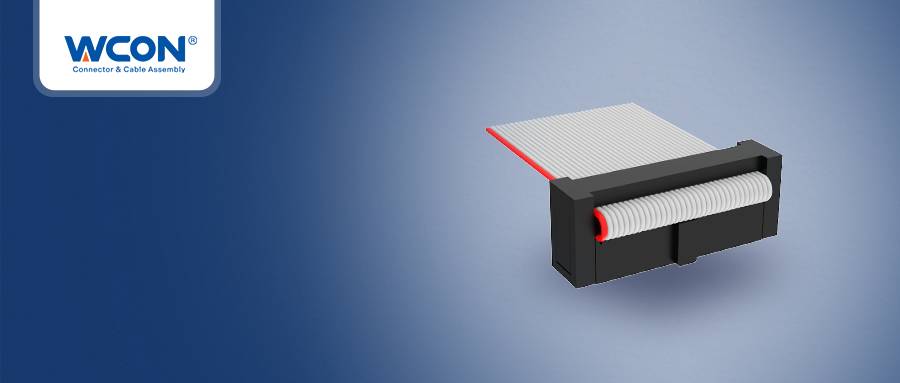

WCON lance un connecteur fil-à-carte au pas de 1,27 mm

        La série 5242 est un connecteur IDC avec un pas de 1,27 mm (0,050 pouce) et un espacement des rangées de 2,54 mm (0,100 pouce). Il offre des configurations flexibles allant de 10 à 100 broches. Les bornes sont dotées d’une connexion à déplacement d’isolement (IDC) et d’une conception de contact à point unique. Ses avantages incluent l’élimination du besoin de dénuder les fils dans les processus de sertissage, la simplification des procédures d’assemblage, la réduction des coûts d’assemblage et le maintien des performances de terminaison. Il s’agit d’une solution de connexion fil-à-carte efficace.

Méthodes de sertissage des câbles

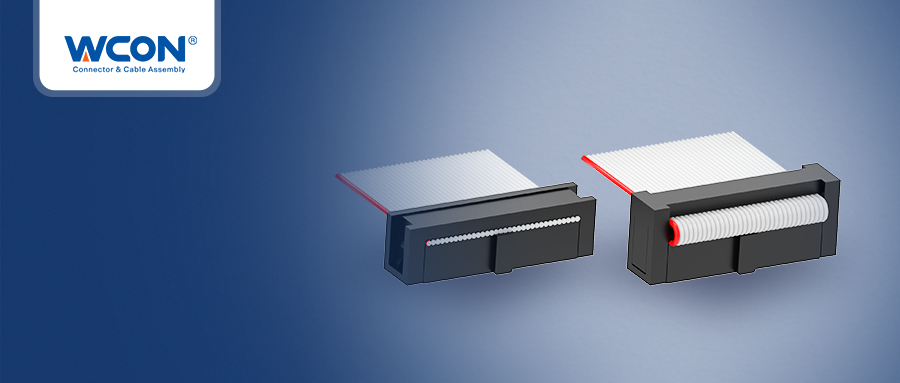

Le connecteur IDC de la série 5242 offre deux options de câblage :

1. IDC W/O  Strain Relief, où les extrémités mâle et femelle sont directement connectées à l’aide de la technologie IDC, prenant en charge les calibres de fil de AWG 28-22, améliorant l’efficacité de l’assemblage de 30 %.

2. Décharge de traction IDC w/t , où un couvercle de décharge de traction soulage les contraintes, empêchant le desserrage du câble dû aux vibrations ou à la traction externe, et améliorant la stabilité mécanique lors de l’accouplement des extrémités mâle et femelle.

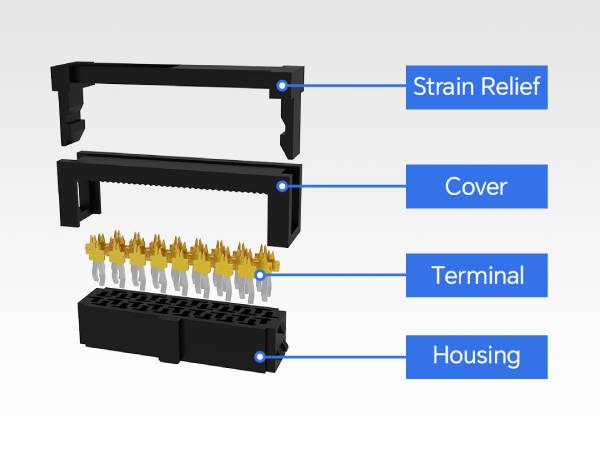

Illustration de la décharge de traction IDC W/T

CARACTÉRISTIQUES DU PRODUIT

• Jusqu’à 100 broches

• Deux options de câblage disponibles

• Conception de piercing IDC, réduisant le temps d’assemblage du harnais

• Conception infaillible pour éviter une insertion incorrecte

Application

• Industriel : Équipement d’automatisation, contrôle industriel, équipement d’essai

• Stockage d’énergie : Systèmes électriques, systèmes photovoltaïques

• Appareils électroménagers : Maison intelligente, imprimantes, distributeurs automatiques

NORMES

• EIA-364

OBTENEZ DES INFORMATIONS SUR LE PRODUIT MAINTENANT

• Cliquez pour voir les spécifications détaillées et les modèles 3D des connecteurs carte-à-carte de la série 5242 :

• https://www.wcon.com/search.html?keyword=5242

• Séries de produits compatibles : 3140 / 3141 / 3143 / 3240 / 3241

CONTACTEZ-NOUS

        Pour plus d’informations sur les solutions d’application des connecteurs de la série 5242, n’hésitez pas à contacter notre équipe d’assistance technique.
