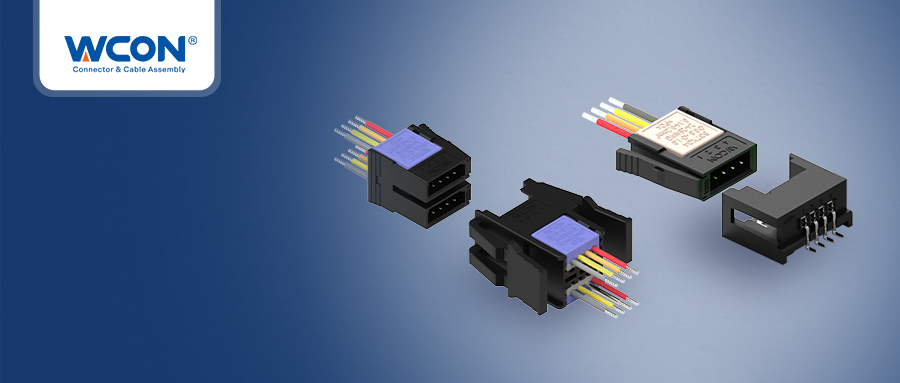

Les séries 5371, 5372 et 5373 sont des connecteurs de microcapteurs au pas de 2,00 mm offrant une densité d’intégration élevée, des performances supérieures et une grande fiabilité.   Ils prennent en charge la capacité d’intégration multi-jauges optimisant considérablement l’utilisation de l’espace des circuits imprimés, permettant des conceptions de dispositifs compactes.

Sa méthode de terminaison IDC unique élimine le besoin de souder ou de visser, ce qui permet une connexion rapide des capteurs et d’autres composants. Cela élimine l’étape fastidieuse de dénudage des fils, facilite l’assemblage et peut augmenter l’efficacité de l’assemblage jusqu’à 80 %. De plus, par rapport aux solutions traditionnelles de bornes de soudage ou de sertissage, la technologie IDC évite efficacement les déchets de fils et les débris.

Caractéristiques du produit

• Installation rapide  : technologie de déplacement d’isolation IDC, pas besoin de dénuder les fils, facile à installer.

• Prise en charge multi-jauge : compatibilité avec les fils universels de 0,8 à 2,0 mm (20-26 AWG), gaine de décharge de traction à codage couleur multiple pour l’identification visuelle du circuit.

• Mécanisme de verrouillage : Un son de verrouillage net et des vibrations tactiles lorsqu’il est branché, fournissant un retour tactile.

• Intégration optimisée : l’intégration multi-circuits, la conception compacte permet d’économiser 40 % de la surface du circuit imprimé.

Spécifications de performance

Matériau du produit

Quincaillerie : alliage de cuivre

Plastique : Thermoplastique, UL 94V-0

Application

Industriel : Automatisation industrielle, Contrôles industriels

Médical :Équipement médical

Trafic :Feux de circulation et systèmes de contrôle

Obtenez des informations sur le produit maintenant

• Cliquez pour voir les spécifications détaillées et les modèles 3D des connecteurs carte-à-carte de la série 537X :

  https://www.wcon.com/products/sensor-connector.html
