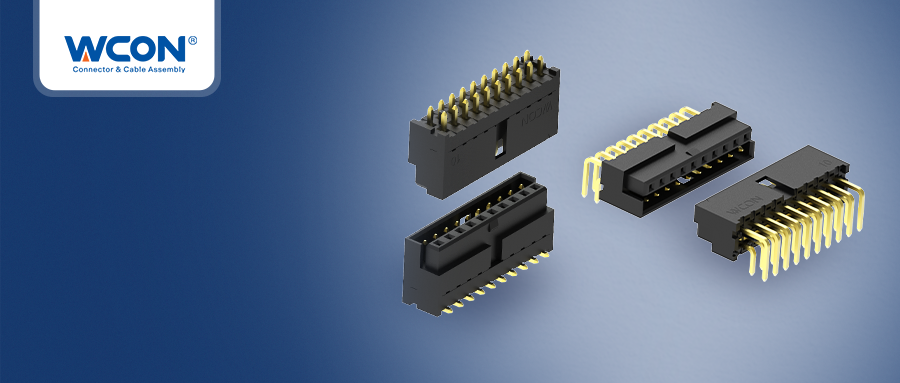

La série 3703 est un connecteur hermaphrodite carte-à-carte avec un pas de 2,00 mm. Sa conception intégrée combine les deux interfaces d’accouplement en une seule unité. Le connecteur utilise des contacts montés en surface orientés horizontalement (parallèlement au circuit imprimé), ce qui permet de réaliser des économies d’espace significatives tout en conservant un profil bas et en offrant des performances électriques stables et fiables.

Les connecteurs de la série 3703 offrent des performances exceptionnelles. Fonctionnant de manière fiable dans une plage de température stricte de -55 °C à +125 °C, ils assurent une transmission constante du signal et améliorent la fiabilité globale du système. Les caractéristiques clés, notamment une tension nominale élevée, une faible résistance de contact et une résistance d’isolement élevée, suppriment efficacement les interférences électriques, minimisent la dissipation de puissance et améliorent la sécurité électrique.

Au-delà de la fourniture de connexions hautes performances, le connecteur hermaphrodite de la série 3703 offre des avantages significatifs en matière de chaîne d’approvisionnement. En regroupant deux types de connecteurs distincts en une seule référence, il simplifie considérablement l’approvisionnement, la gestion des stocks et réduit les coûts associés. Cette conception intégrée innovante répond directement aux besoins des clients en matière d’efficacité et de réduction des composants, ce qui représente une percée dans les interconnexions carte à carte haute densité.

Caractéristiques du produit

Conception hermaphrodite : la pièce unique simplifie la nomenclature et réduit les coûts d’inventaire/de la chaîne d’approvisionnement.

Structure anti-métissage : Empêche les erreurs d’accouplement et assure une bonne orientation.

Mécanisme de verrouillage par friction : Fournit une rétention sûre de l’accouplement et une résistance aux vibrations.

Matériau du produit

Plastique : Résine thermoplastique, UL94V-0

Borne : Alliage de cuivre, plaqué or

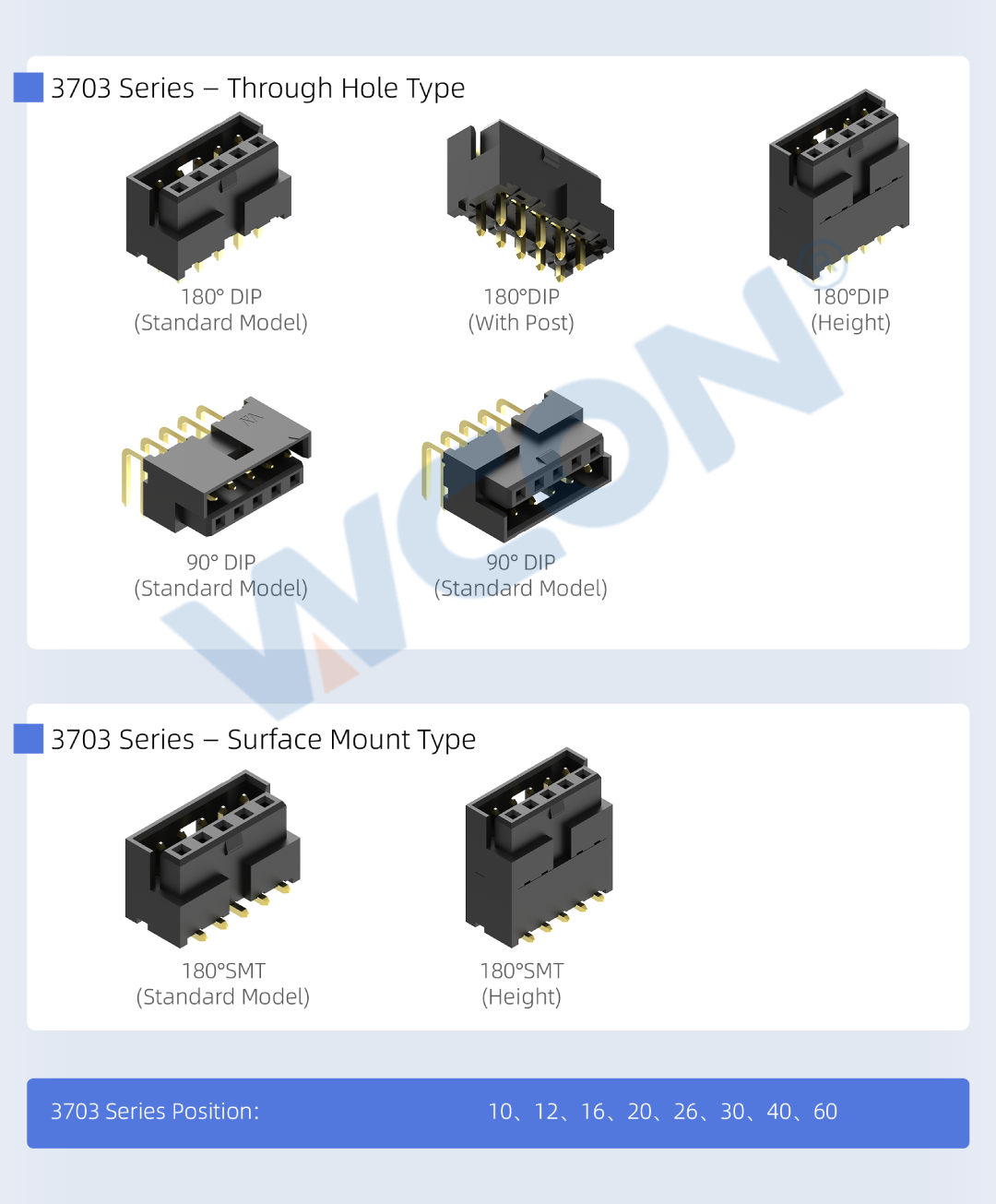

Fiche

Application

Contrôle industriel et automatisation

Ordinateurs et périphériques d’interface

Modules de communication de télécommunications

Instrumentation

Obtenez des informations sur le produit maintenant

Cliquez pour voir les spécifications détaillées et les modèles 3D des connecteurs hermaphrodites carte-à-carte  de la série 3703 :

https://www.wcon.com/search.html?keyword=3703
