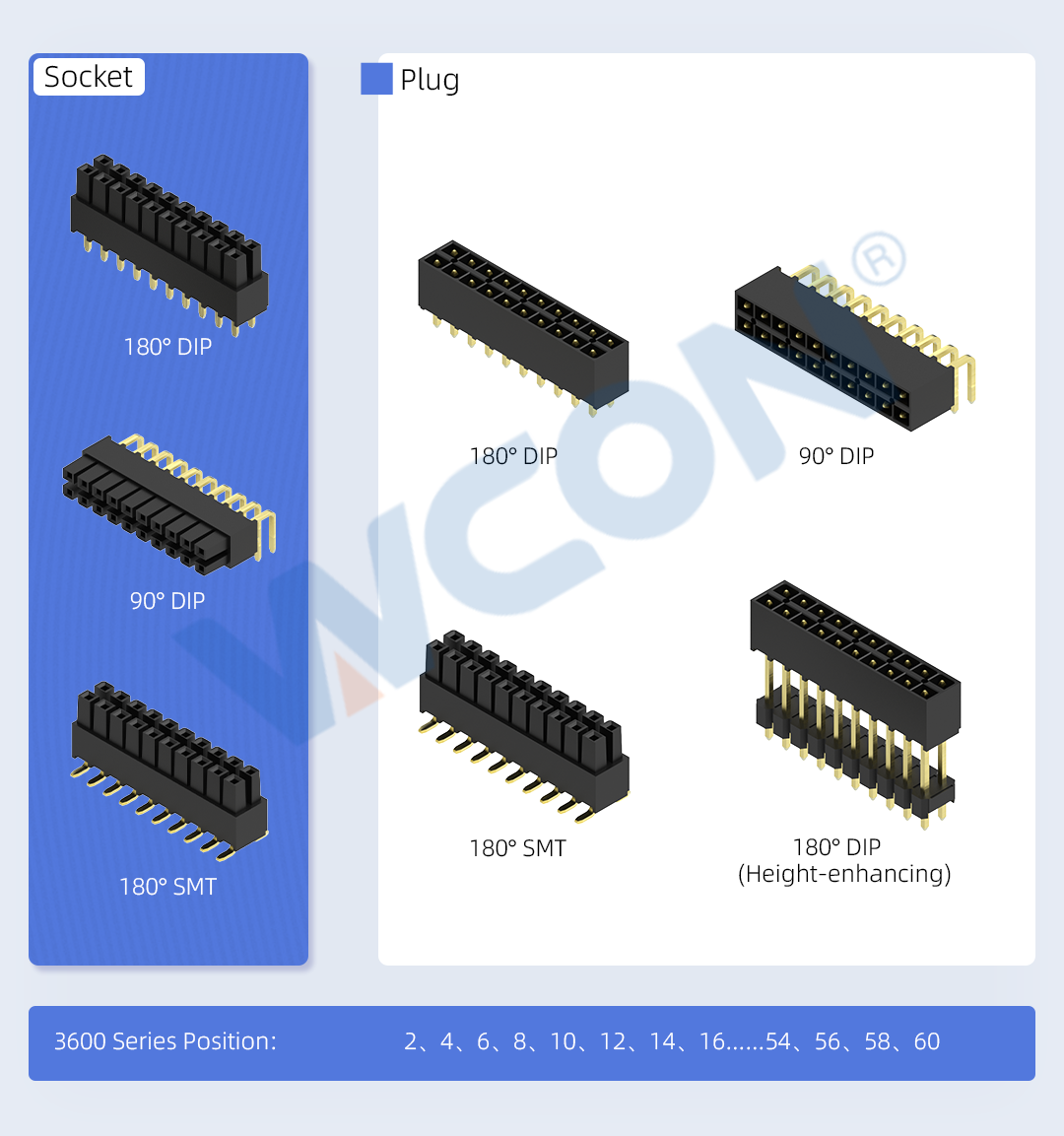

Conçue pour répondre aux défis évolutifs des systèmes de contrôle industriels, la série WCON 3600 est un connecteur de 2,54 mm à pas de carte à carte. Il offre une flexibilité de conception grâce à plusieurs hauteurs d’empilement et types d’accouplement, s’adaptant facilement aux dimensions variées des PCB et aux contraintes spatiales.

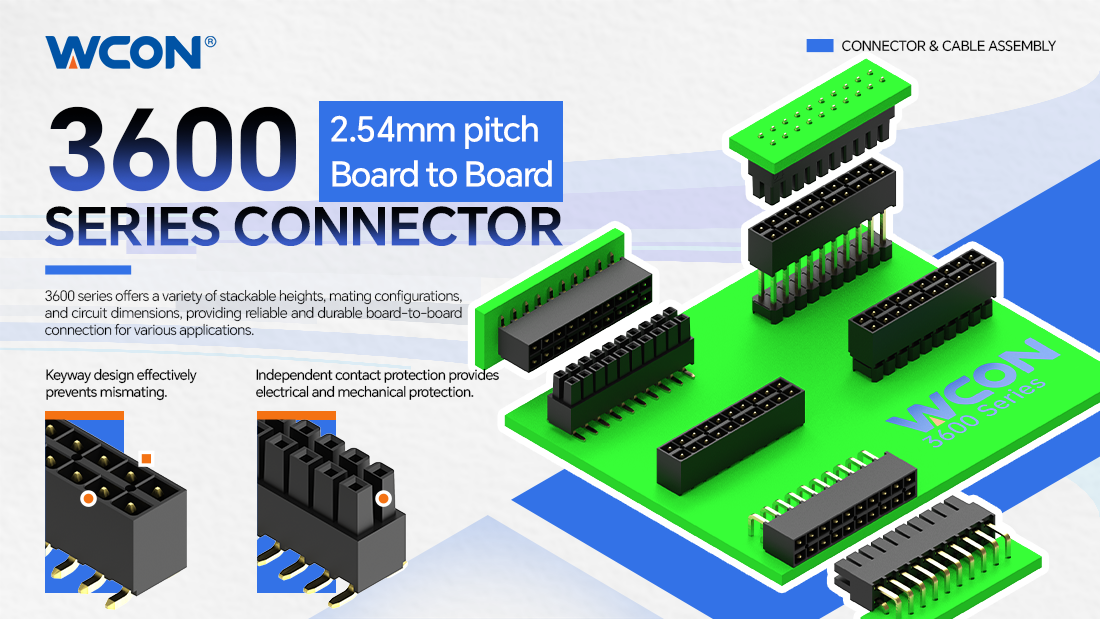

Le produit intègre des interfaces polarisées mâle/femelle pour éviter toute mauvaise insertion. Sa structure de contact indépendante offre une double protection électrique et mécanique pour les points de connexion. Supportant à la fois des orientations de connexion verticales et horizontales, il offre une grande flexibilité de conception.

Caractéristiques du produit

- La conception à keyway polarisée empêche les erreurs d’insertion

- La conception de la protection des contacts garantit l’intégrité de la connexion

- Hauteurs de cheminée : options disponibles de 14,00 à 36,27 mm

Spécifications de performance

- Courant nominal : 3,0A

- Tension nominale : 250V AC

- Résistance d’isolation: 1000MΩ Min

- Tension de résistance : 775V AC/Min

- Température de fonctionnement : -55°C à +105°C

 Normes

- EIA-364

- IEC 60512

Fiche technique

Applications

- Contrôle industriel et automatisation

- Électronique grand public
