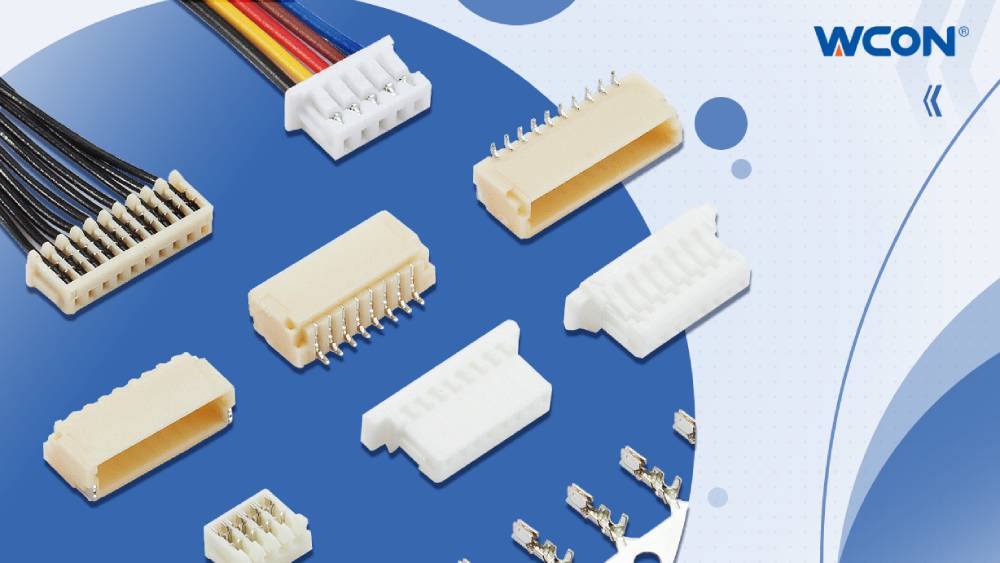

Connecteurs fil-à-carte série WF1001A



        La série WF1001(A) est un connecteur fil-à-carte de type compression avec une structure anti-désalignement conçu pour fournir une transmission de signal haute performance et résistante aux vibrations pour l’équipement.



        La série WF1001A de connecteurs fil-à-carte est conçue avec un pas de précision unique de 1,00 mm et une taille compacte, permettant une installation flexible dans des espaces d’équipement restreints. Sa conception anti-mauvaise prise assure une connexion précise et sûre, évitant efficacement le risque de mal de branchement. Dans le même temps, il prend également en charge les connexions verticales et horizontales, ce qui améliore considérablement le confort d’installation et d’utilisation des équipements industriels et répond à des exigences d’application diversifiées.

.



 CARACTÉRISTIQUES DU PRODUIT

1.Petit volume, haute densité

2.Connexions verticales et horizontales, reflétant la diversité des connexions

3.La carte se termine par des languettes de fixation pour améliorer la stabilité
de la carte de connexion

4.Ports mâle et femelle à l’épreuve des doigts pour éviter les incohérences lors de l’accouplement

 .

SPÉCIFICATIONS

 Current Rating : 1.0A

 Tension nominale : 50V

 Température de fonctionnement : -25° C~+85° C

 Résistance de contact :Initial ≤10 mΩ ,Après le test environnemental ≤20mΩ

>100M

 Tension de support : AC 500Vmin

 Wire RangeWire RangeVV :Skin Diameter/AWG#32、#28,Diamètre extérieur du câble/ø0.80mm Max

.

STANDARDS

  EIA-364

.

APPLICATIONS DU PRODUIT

  Industriel : équipement d’automatisation, ordinateurs industriels

.

LIEN VERS LE PRODUIT

      https://www.wcon.com/search.html?keyword=WF1001A
